Установка Висбрекинга

Назначение установки висбрекинга – снижение вязкости остаточных углеводородных фракций (мазут, гудрон) с целью получения котельных/печных топлив с возможностью получения некоторых дополнительных количеств светлых фракций.

Описание установки и ее подключение

Внешний вид Установки представлен на рисунке выше и соответствует варианту схемы 1, где показано подключение установки при ее работе в полупериодическом режиме с дискретной загрузкой и выгрузкой сырья.

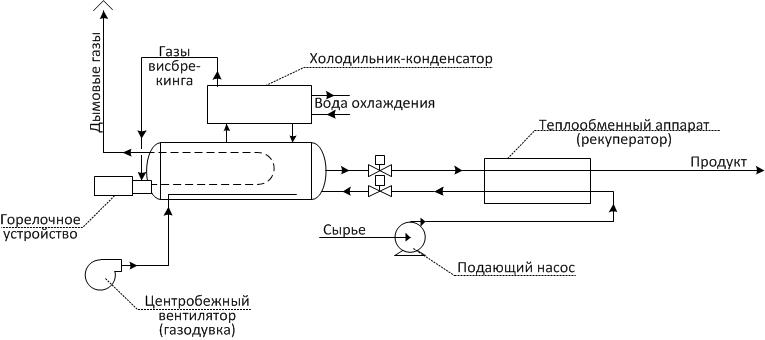

На варианте схемы 2 показано подключение Установки при ее работе в непрерывном режиме. Отличие состоит в том, что схема дополняется дополнительным теплообменным аппаратом для рекуперации тепла. Однако Установка с меньшим тепловым КПД может работать в непрерывном режиме и без теплообменника-рекуператора.

В случае если предполагается отбор некоторого количества светлых фракций, Установка оснащается дополнительной промежуточной емкостью в линии между кубом установки и холодильником-конденсатором (см. вариант подключения схемы 3).

Для работы Установки требуется электропитание (400/220В 50Гц) с мощностью около 1-3кВт на каждую т/час производительности (электрическая мощность затрачивается только на перекачку сырьевых потоков и подачу воздуха на горелку). Установка может комплектоваться горелочным устройством, работающим на мазуте или магистральном газе, при этом везде реализуется совместное сжигание газов, образующихся в процессе висбрекинга.

Установка может размещаться в помещении, на открытой площадке и под навесом согласно климатическим условиям УХЛ (умеренный и холодный климат +40/-60^оС) в соответствие с ГОСТ 15150-69.

Тип реализуемого процесса на установке – окислительный висбрекинг. Температура процесса не более 450^оС, давление околоатмосферное. Производительность единичной установки от 0,5 до 15т/час.

Требования по размещению реактора на производственной площадке определяются согласно действующей нормативной документации с учетом приведенной информации.

Примеры материальных балансов установки на разных типах сырья

Приводимые ниже материальные балансы висбрекинга носят справочный характер, зависят от особенностей сырья (группового состава, зависящего от того, из какой нефти были получены остаточные нефтепродукты) и могут отличаться на несколько единиц процентов в том или ином случае.

Преимущества:

• Высокая надежность оборудования.
• Наибольшая ценовая доступность в сравнении с иными способами и технологиями переработки продуктов.
• Высокая энергоэффективность – сжигание образующихся газов самого процесса висбрекинга.
